Hicom Kabel               DeutschEnglish

Dieses Kabel mit im Stecker integrierter Elektronik wurde als kostengünstiger und weiterhin lieferbarer Ersatz für das Original-Siemens-Kabel (Siemens Sachnummer: S30122-X5468-X) entwickelt. Es dient zur Administration und Gebührenerfassung der TK-Anlagen der Siemens Baureihe Hicom 100E. Dazu gehören die Anlagen Hicom 108, 112 und 118.

Die baugleichen Anlagen der Telekom Octopus E10, E20 und E30 zählen indirekt auch dazu. Weiterhin haben Versuche von Kunden gezeigt, dass das Kabel auch für die Anlagen Siemens OfficeOne und OfficeStart geeignet ist. Es wird jedoch nur eine Gewähr für den Betrieb an der Hicom 100E übernommen.

Die Siemens Hicom 116 kann nicht per PC konfiguriert werden. Das Programmierkabel kann an dieser Anlage jedoch zur Sicherung des Kundendatenspeichers auf der Festplatte eines PCs und zur Gebührenauswertung eingesetzt werden.

BESTELLUNG Hicom-Kabel



Vorgehensweise

Die notwendige Elektronik befindet sich in dem 9-poligen bzw. 25-poligen SUB-D-Steckergehäuse.

Zur Programmierung der Anlage mit der Software "Assistant L" wird das Programmierkabel an die serielle Schnittstelle des PCs und an die 6-polige Mini-DIN-Buchse der Hicom angeschlossen. Dabei ist darauf zu achten, dass die Software scheinbar nicht mehr unter MS-Windows 2000 und MS-Windows XP funktioniert. Soll zur Adaption an der seriellen Schnittstelle ein Genderchanger eingesetzt werden, so ist ein vollbeschalteter Typ zu wählen.

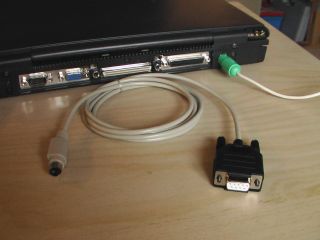

Programmierkabel  mit im Stecker integrierter Elektronik
Programmierkabel mit im Stecker integrierter Elektronik

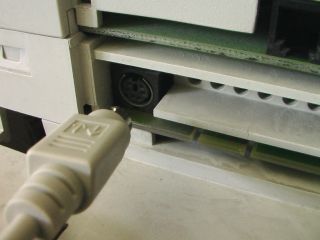

Anschluss an der Hicom
Anschluss an der Hicom

9-poliger Stecker
9 -poliger Stecker für die serielle Schnittstelle

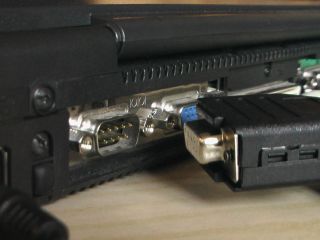

Anschluss am PC
Anschluss am PC

Die Baudrate (2400/9600) muss auf beiden Seiten gleich gewählt werden. Das Kabel unterstützt beide Werte. Eine Verlängerung des Kabels kann hier jedoch zu Einschränkungen führen. Soll das Kabel zur Gebührenerfassung mit einem Drucker eingesetzt werden, ist ein entsprechender Adapter zwischen den SUB-D-Stecker des Kabels und die serielle Schnittstelle des Druckers einzufügen. Weiterhin muss die Anlage entsprechend konfiguriert werden. Weitere Hinweise dazu finden Sie im Servicehandbuch Ihrer Hicom unter Kapitel 3.7.2 "V.24-Adapter".

V24 Einstellungen an der Hicom
V.24 Einstellungen an der Hicom

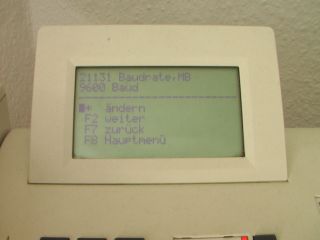

bevorzugte Baudrate wählen
bevorzugte Baudrate wählen

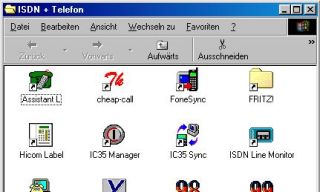

Assistant L starten
Assistant L starten


___________________________________________

BESTELLUNG Hicom-Kabel



gleiche Baudrate wie in Hicom wählen

gleiche Baudrate wie in Hicom wählen
