Test- und Experimentierboard
I²C LED-Bargraph
Bestellnr: 30086 |
|
Angeboten
wird ein Test- und Experimentierboard für den I²C-Bus. Das Board ist
bestückt mit einem PCA8574A 8-bit I/O-Expander und einem 10fach
LED-Modul zur Anzeige.
|
|
I2C LED-Bar Board
Der PCA8574A ist funktionskompatibel zum verbreiteten PCF8574A, erlaubt
jedoch auch den 400kHz Fast-I²C-Mode.
Das LED-Modul dient zur Anzeige der 8 Ausgänge des PCA8574A (P0..7)
sowie der Betriebsspannung (Pwr). Eine LED bleibt hier ungenutzt.
Die I²C-Slave-Adresse lässt sich bequem per DIP-Switch einstellen von
70h - 7Eh (8-bit) bzw. 38h - 3Fh (7-Bit ohne R/W). So
können bis zu acht dieser Boards parallel betrieben werden.

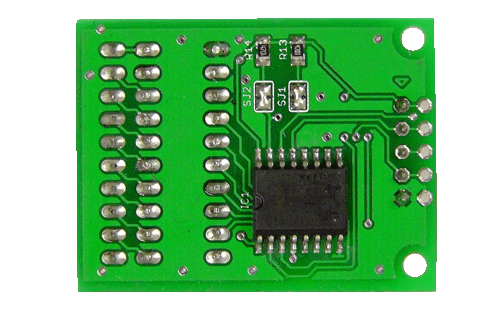

Auf der Rückseite des Board befinden sich Lötjumper (SJ1, 2) zum
Deaktivieren bzw. Aktivieren der I²C-Abschluss-Widerstände (4,7kOhm).
An JP1 ist eine 5polige Stiftleiste bestückt, an der die
Versorgungsspannung von 5Volt und die I²C-Busleitungen angeschlossen
werden können. Für den Einsatz der Platine auf einem Breadboard bietet
sich die Bestückung einer zweiten Stiftleiste (nicht im Lieferumfang)
von der Rückseite an.
Damit eignet sich dieses Test- und
Experimentierboard hervorragend zur Darstellung von Zuständen in
Mikrokontroller-Anwendungen, wie mit dem Arduino oder auch Raspberry
Pi. Es werden dafür nur zwei Portleitungen benötigt. Beispiele dafür
finden sich z. B. unter dem Stichwort "PCF8574" auf vielen
einschlägigen Webseiten.
BESTELLUNG
I²C LED-Bar Board ►
|

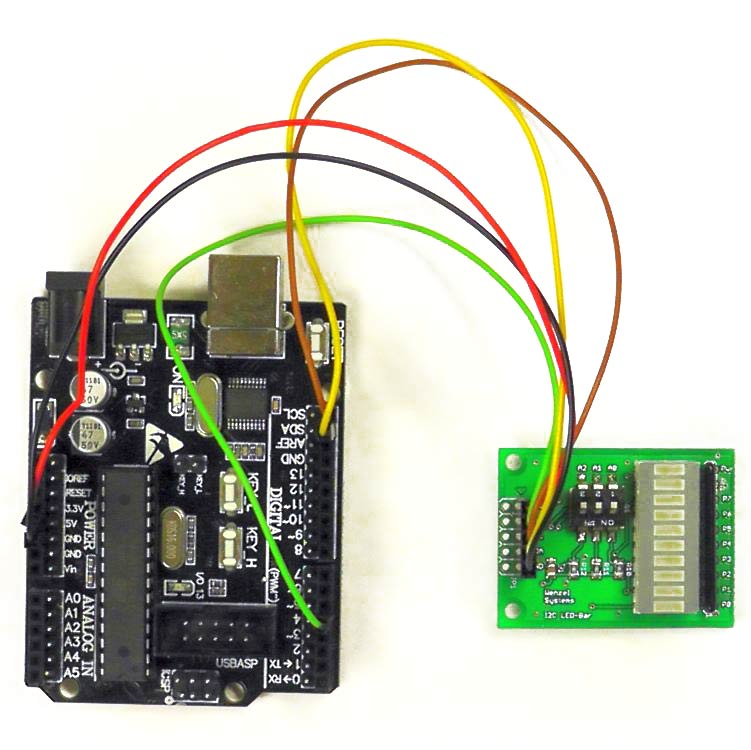

I2C LED-Bar mit Arduino-Clone
|
I2C LED-Bar mit Arduino-Clone auf Breadboard
|

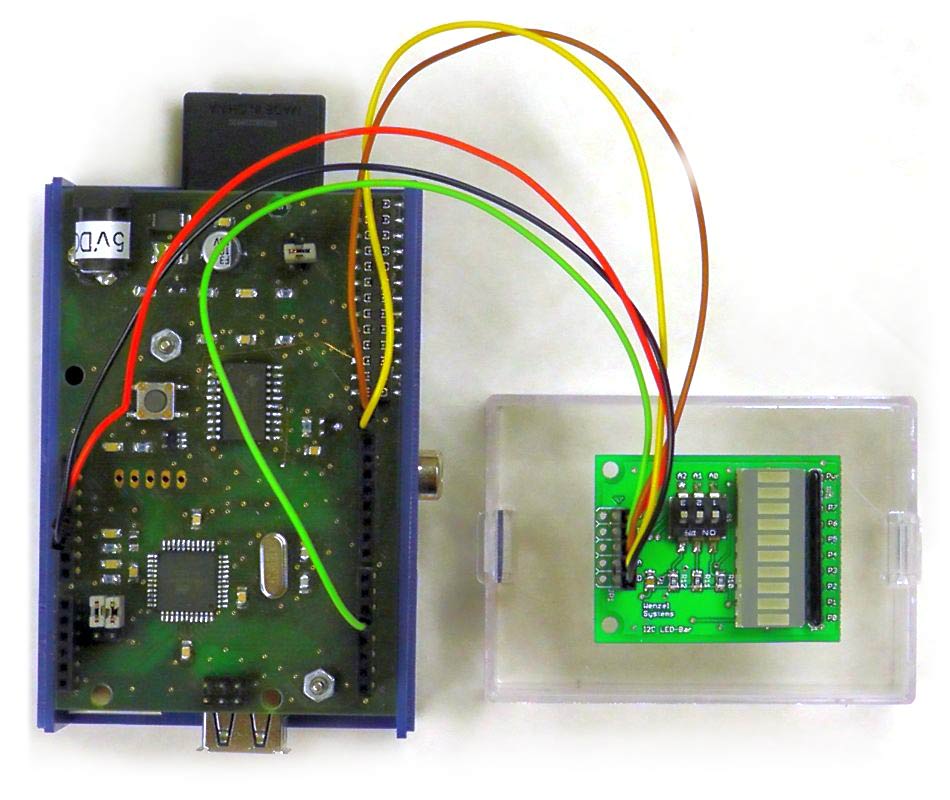

I2C LED-Bar mit CoPiino auf Raspberry Pi
|

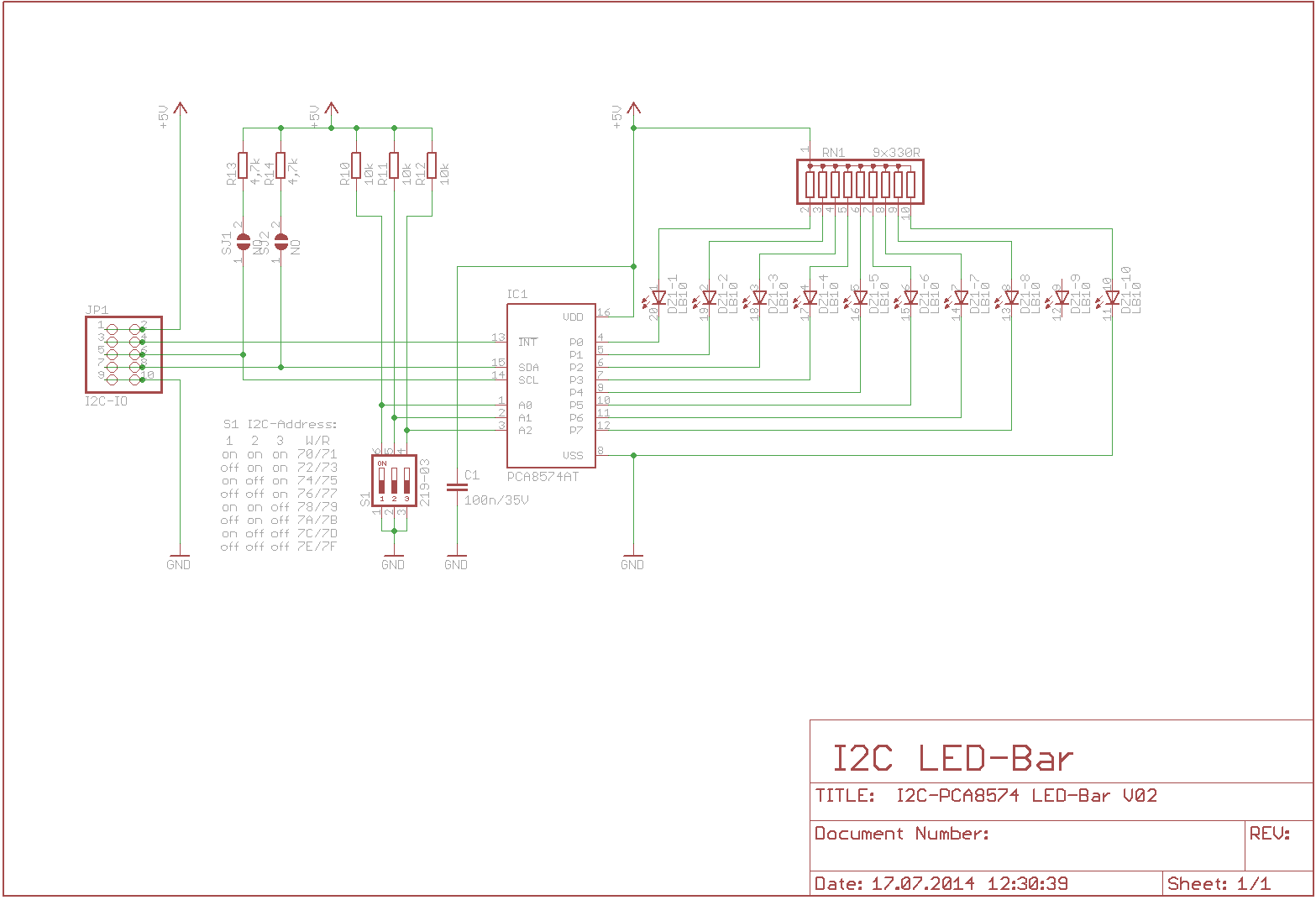

I2C LED-Bar Schaltplan
|
|
DOWNLOADS
----------------------------------------------
▼ DATENBLATT PCA8574A
▼ BEISPIELCODE für Arduino
|
|
