Angeboten wird ein Test- und Experimentierboard für den I²C-Bus. Das Board ist bestückt mit einem AD5665RBRUZ 4-Kanal Digital-Analog-Wandler.

I²C 4-Kanal DAC 16bit

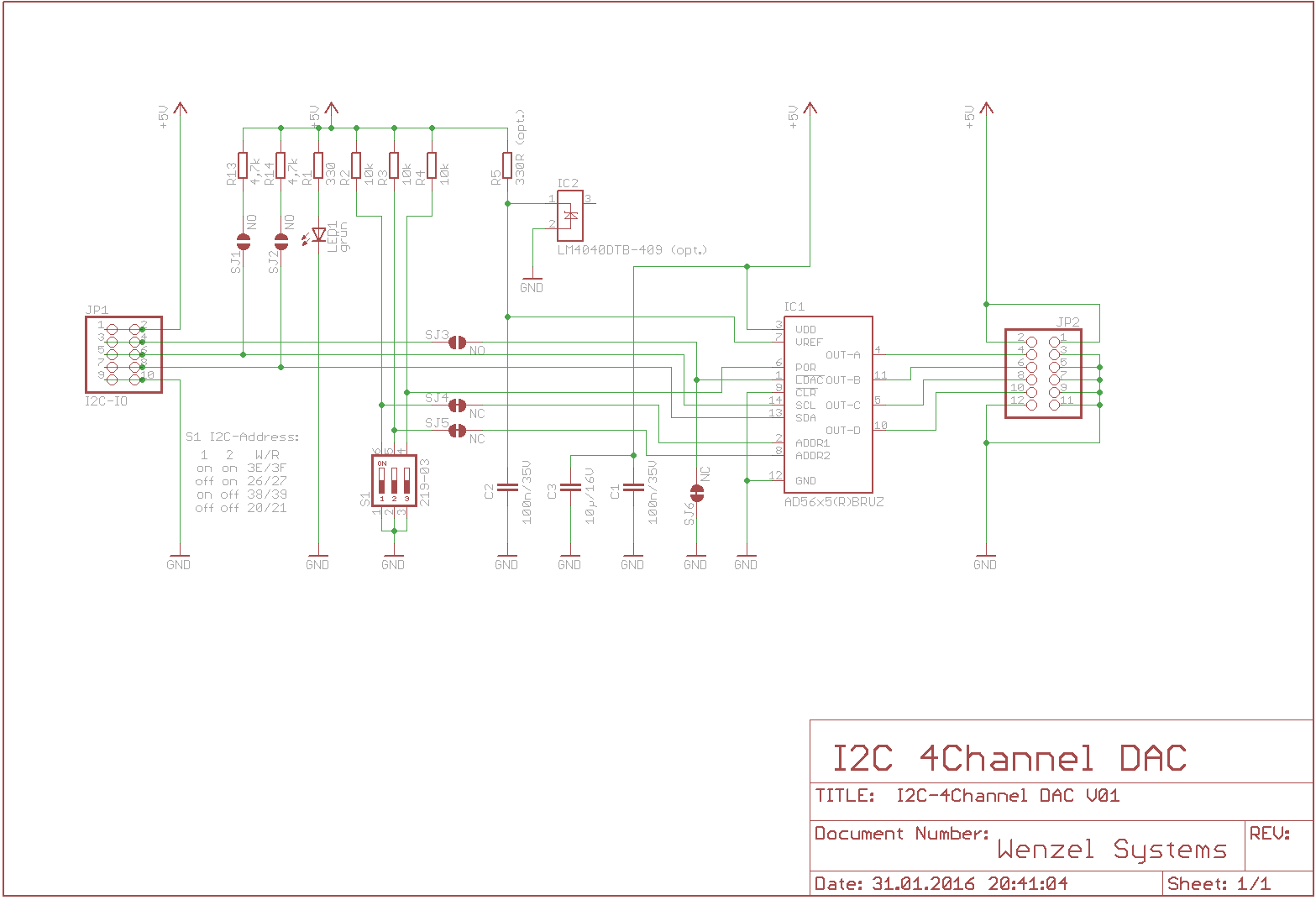

Der AD5665RBRUZ besitzt eine interne Referenzspannungsquelle von 2,5Volt, so dass der gesamte Ausgangsspannungsbereich von 0-5Volt (entsprechend der Versorgungsspannung von 5Volt) gepuffert auf 4 getrennten Kanälen ausgegeben werden kann. Die interne Referenz kann alternativ auch deaktiviert werden und auf dem Board statt dessen eine LM4040-Referenzspannungsquelle mit entsprechendem Vorwiderstand bestückt werden, um andere Spannungsbereiche abzudecken.

Der AD5665RBRUZ erlaubt den 400kHz Fast-I²C-Mode.

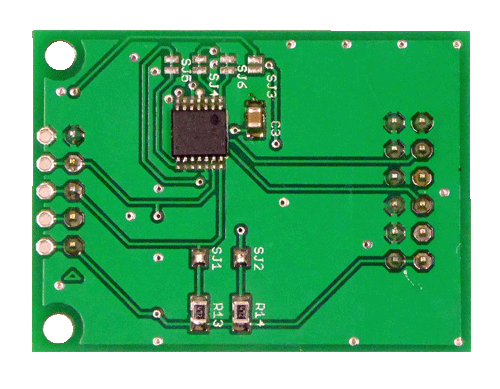

Die I²C-Slave-Adresse lässt sich bequem per DIP-Switch S1 (1, 2) einstellen. So können bis zu vier dieser Boards parallel betrieben werden. Auf der Rückseite des Boards befinden sich Lötjumper (SJ1, 2) zum Deaktivieren bzw. Aktivieren der I²C-Abschluss-Widerstände (4,7kOhm).

An JP1 ist eine 5polige Stiftleiste bestückt, an der die Versorgungsspannung von 3-5Volt und die I²C-Busleitungen angeschlossen werden können. Für den Einsatz der Platine auf einem Breadboard bietet sich die Bestückung einer zweiten Stiftleiste (nicht im Lieferumfang) von der Rückseite an.

Die Ausgänge des AD5665RBRUZ liegen direkt am JP2. Zusätzlich liegen an JP2 auch die positive Betriebsspannung und Ground an. So ist eine einfache und flexible Beschaltung der Ausgänge möglich. Ein Kurzschliessen der AD5665RBRUZ-Pins ist nicht erlaubt.

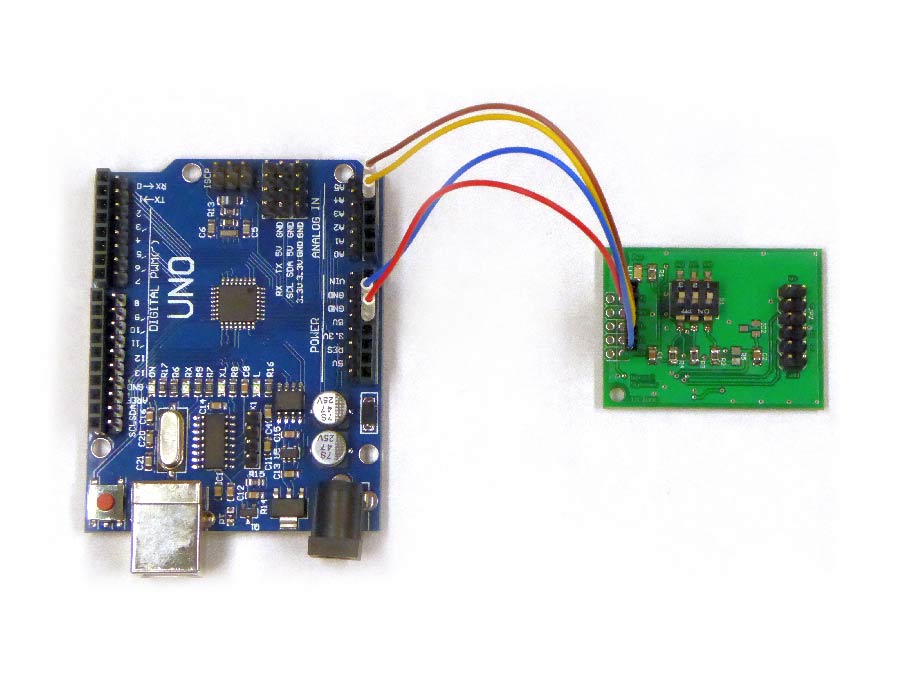

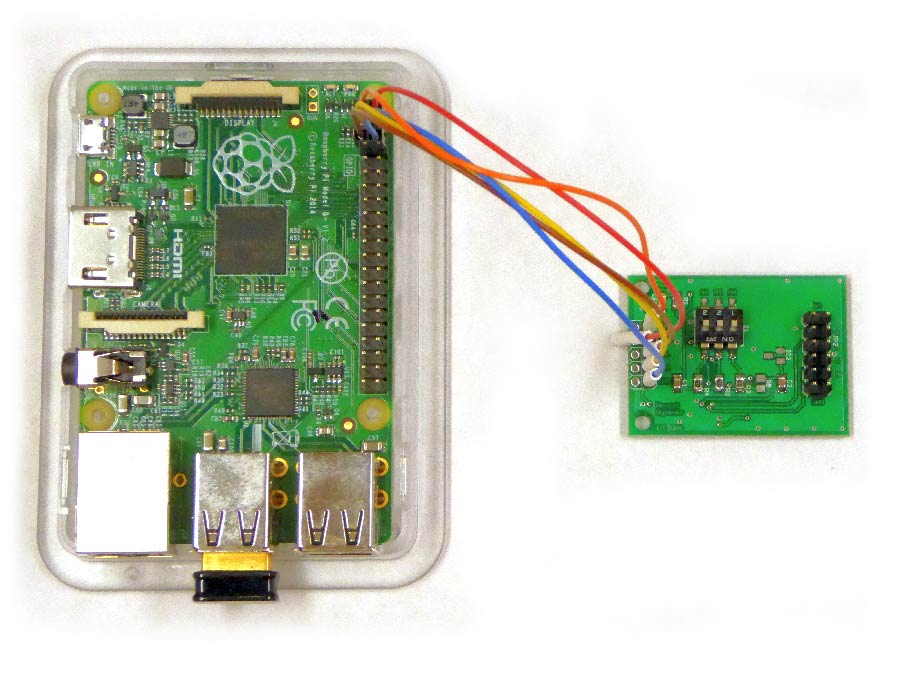

Damit eignet sich dieses Test- und Experimentierboard hervorragend zur Ausgabe von analogen Spannungswerten zur Steuerung von Netzteilen, Anzeigeinstrumenten usw. in Mikrokontroller-Anwendungen, wie mit dem Arduino oder auch Raspberry Pi. Es werden dafür nur zwei Portleitungen benötigt. Beispiele dafür finden sich beispielsweise unter dem Stichwort "AD5665" auf einschlägigen Webseiten.

BESTELLUNG
I2C 4-Kanal DAC 16bit ►

DOWNLOADS
----------------------------------------------
▼ DATENBLATT   AD5665
▼ BEISPIELCODE  für Arduino

Dieses Board gehört zu einer ganzen Palette von Test- und Experimentierboards. Modulen, Adaptern und Anschlusskabeln rund um unsere Gerätefamilien (zu finden in unserem eBay-Shop).
Dort finden Sie auch tolle Ideen zur Stromversorgung Ihrer Kamera im Auto, über Akkupacks, Autobatterien, Solarzellen und vieles mehr!

I2C und SPI Module auf Breadboard mit CoPiino auf Raspberry Pi
